Illustrator CSでeps画像をリンクで配置して、PDF保存すると、PDF上では画像が帯状に分割される †

Adobe Illustrator CS で、CMYK eps 画像（ある程度の大きさ、1024x768程度でも再現できる）をリンクで配置し、「名前をつけて保存」で PDF形式、オプションは「Press」を選択し保存した。

それを刷版に出力したら、所々横線が入ってしまい、製品にならなかった。

Acrobat 7 の TouchUp オブジェクトツールを選択し、全選択すると、どうやら画像が帯状に分割されているようだ。分割された境目で、プリンタや出力機により、スジが入ったり入らなかったりしているようだ。

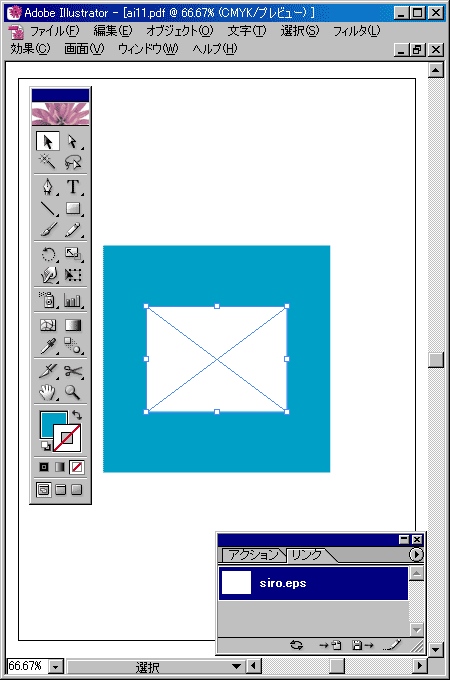

▲Photoshop epsの siro.eps を、Illustrator CS にリンクで配置した

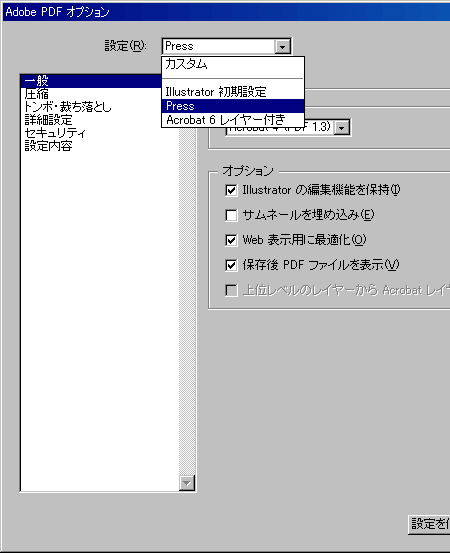

▲保存するときにPDFを選択し、プリセットは「Press」を選択

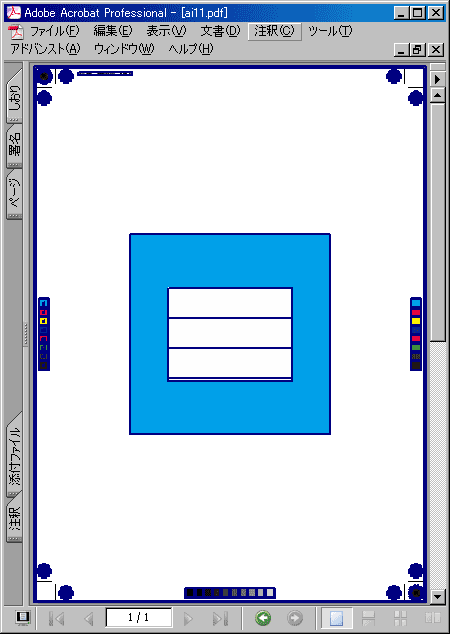

▲Acrobat でひらいて TouchUP オブジェクトツールで見てみると、帯状に分割されている

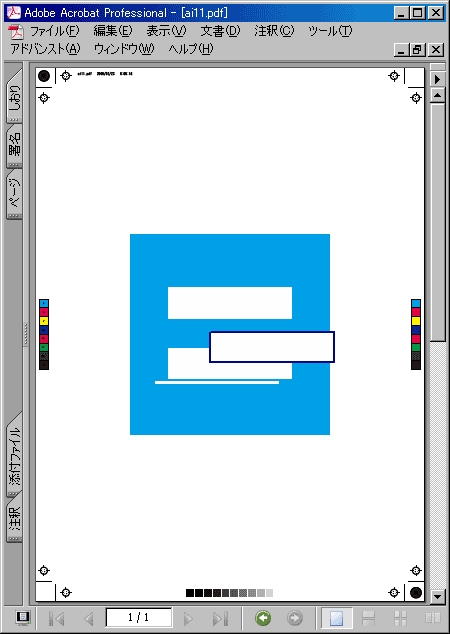

▲個別に動かせる状態になっています。出力機によっては、オブジェクトの隙間が出てしまうことがあります。

siro.eps--図解で使った配置用epsファイル
ai11.pdf--図解で生成された問題があるPDFファイル

（このページに関しては、サポートに連絡してから後追いで制作しています）

2005.3.22 関連情報のページをサポートに見てもらい、不具合を確認してもらった。サポートデータベースに情報は存在しなく、アドビシステムズ側では把握していなかった不具合であり、開発の方にフィードバックするとのこと。
